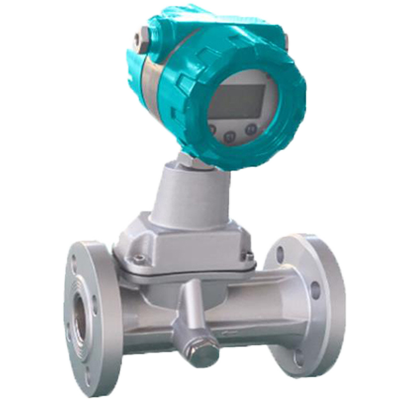

旋進旋渦流量計介紹▼▼▼
當流體通過螺旋形的旋渦發生體后，流體被迫繞旋渦發生體中心劇烈地旋轉,形成旋渦流。旋渦流加速，沿流動方向經縮段、流動強度增強。當旋渦流進入擴散段后，在導流體回流的作用下，該旋渦產生二次旋轉，二次旋渦的頻率與流量與正比。當流量計設計得當時，在很寬的流量范圍內，旋渦頻率與流量成線性關系。該頻率由壓電傳感器檢測，通過流量積算儀進行運算和處理。顯示流量的瞬間流量和累積總量，并變送輸出對應的4-20mA電流信號。
旋進旋渦流量計結構： 1、旋渦發生體;2、殼體;3、智能流量計積算儀;4、溫度傳感器;5、壓力傳感器;6、壓電晶體傳感器;7、消旋器
旋進旋渦流量計廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市工業天然氣輸配計量和貿易計量的常用產品。
旋進旋渦流量計特點▼▼▼
1．內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。
2．就地顯示溫度、壓力、瞬時流量和累積流量。
3．旋進旋渦流量計采用信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。
4．特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失,可長期保存。
5．整機功耗極低,能憑內電池長期供電運行,是無需外電源就地顯示儀表。
6．防盜功能可靠，具有密碼保護,防止參數改動。
7．旋進旋渦流量計的表頭可180度隨意旋轉，安裝方便。
旋進旋渦流量計技術參數▼▼▼
| 性能 | 技術參數 |
| 口徑 | 20 25 32 50 80 100 150 200 |
| 流量范圍(M3/h) | 1.5~15 3~30 6~60 10~150 28~400 80~900 150~1800 360~3600 |
| 精度等級 | 1.0~1.5% |
| 重復性 | 小于基本誤差限絕對值的1/3 |
| 工作壓力(Mpa) | 1.6Mpa,2.5Mpa,4.0Mpa,6.3Mpa；特殊壓力可咨詢客服 |
| 環境溫度 | -30℃~+65℃ |
| 介質溫度 | -20℃~+80℃ |
| 大氣壓力 | 86Kpa~106Kpa |
| 工作電壓 | 24VDC+3.6V電池供電，電池可拆卸 |
| 輸出信號 | 4-20mA，脈沖輸出，RS485，報警輸出 |
| 適用介質 | 所有氣體（除了蒸汽） |
旋進旋渦流量計選型▼▼▼
工況流量范圍：
不同規格的流量計，均有其不同的工況流量范圍；對于每種型號規格的流量計，其工況流量范圍是穩定的（基本不受介質的壓力、溫度等物理條件變化的影響），因此選型時應根據介質的流量范圍、溫度、壓力等條件，計算出流量計的工況流量范圍，并使介質的工況流量范圍處于所選流量計的工況流量范圍內；
工作流量范圍：
由于流量計的使用環境條件很可能存在有振動、脈動等較為惡劣或干擾因素，因此，當流量計經常工作在下限流量時，就很難保證計量精度；其次，當介質流量高于上限流量時，不但會產生計量誤差，也會影響流量計的使用壽命。
壓力傳感器量程：
①在正壓狀態下使用時，為了保證流量計壓力檢測的準確度，必須使流量計的介質工作壓力大于壓力傳感器量程上限的三分，且介質壓力不得超過壓力傳感器量程上限。
②在負壓狀態下使用時，沒有特殊要求，但廠家建議絕對壓力應高于30kPa，即負壓（表壓）應低于70 kPa。

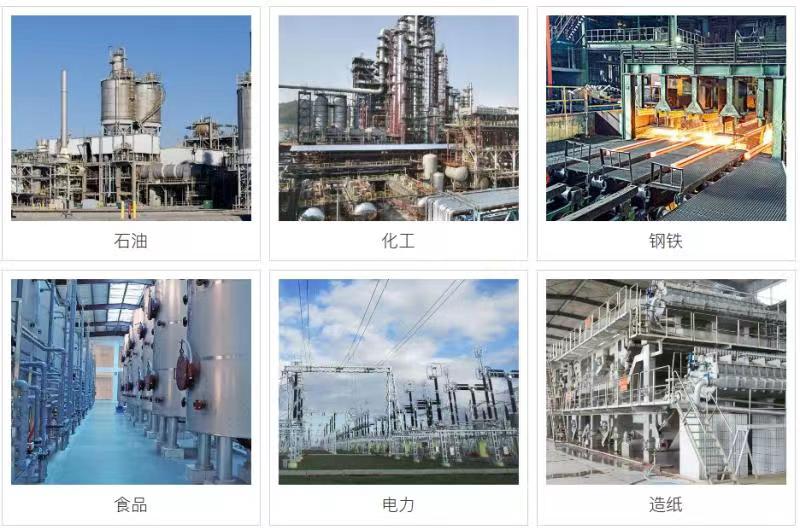

旋進旋渦流量計應用場景▼▼▼
旋進旋渦流量計廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的常用產品。
旋進旋渦流量計安裝注意事項▼▼▼
旋進漩渦流量計應安裝在無強電磁場干擾、無強烈機械振動以及熱輻射影響的場所；
旋進漩渦流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合；
旋進漩渦流量計室外安裝時，上部應有遮蓋物，以防雨水浸入和烈日曝曬影響流量計使用壽命；
旋進漩渦流量計可任意角度安裝，流體的流向應與流量計上標識的流向一致；
在管道施工中，應考慮安裝伸縮管或波紋管，以免對流量計造成嚴重的拉伸或斷裂；
采用外電源時，流量計必須有可靠接地，不得與強電系統共用地線，在管道安裝或檢修時，不得把電焊系統的地線與流量計搭接。
